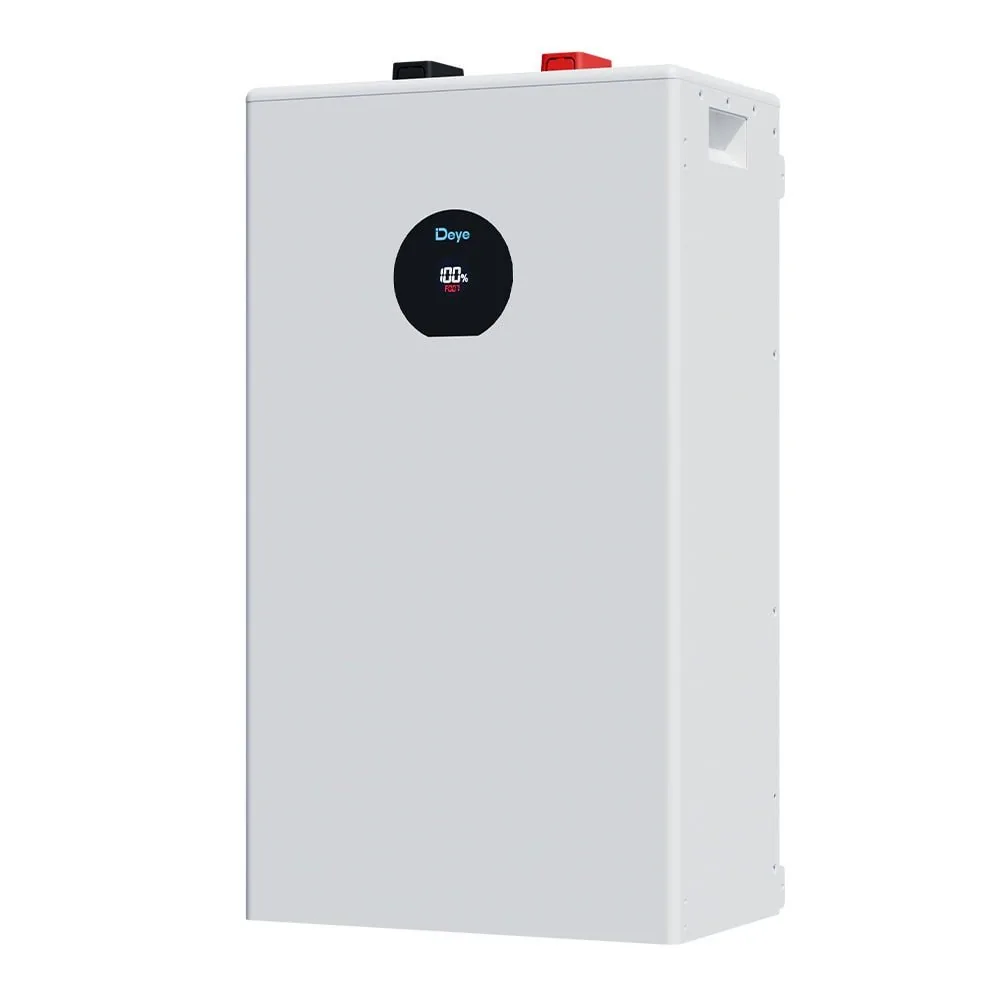

Аккумуляторная батарея DEYE SE-F16 (51,2В 314Ач) 16 кВтч Напольный монтаж

Технические характеристики SE-F16

Значения из официальной документации Deye. Перед монтажом сверьтесь с её текущей версией.

Электрические характеристики

Химия ячеек	LiFePO₄
Номинальное напряжение	51,2 В
Рабочий диапазон напряжения	44,8–57,6 В
Ёмкость	314 А·ч
Энергоёмкость	16 кВт·ч
Глубина разряда	90 % (рекомендуемая)
Рекомендуемый ток заряда/разряда	157/157 А
Макс. ток заряда	160 А
Макс. ток разряда	230 А
Пиковый ток	заряд 280 А (10 с) / разряд 280 А (10 с)
Номинальная мощность	8192/11 776 Вт (25±3 °C, 20–80 % SOC; декларация производителя)
Ресурс циклов	≥6000 (25±2 °C, 70 % EOL)
КПД цикла	93 % (25±3 °C, 0,5C; декларация производителя)
Масштабирование	до 32 шт. параллельно (до 64 шт. с CAN-Bridge)

Эксплуатация

Рабочая температура заряда	0…55 °C
Рабочая температура разряда	−20…55 °C
Температура хранения	0…35 °C
Влажность	95 % (без конденсации)
Высота установки	≤3000 м
Класс защиты	IP21
Охлаждение	естественное

Общие данные

Габариты (Ш×В×Г)	400 × 708 × 233 мм (без настенного кронштейна)
Вес	109 кг
Монтаж	настенный, напольный, в стек (опционально колёса)
Интерфейсы связи	CAN 2.0, RS485, Bluetooth + приложение
Индикация	LED (SOC, работа, защита) и зуммер
Сертификация	UN38.3, CE, CB (руководство добавляет MSDS)
Гарантия	5/10 лет (срок зависит от места установки, см. гарантийную политику Deye); энергопропускная способность 50 МВт·ч

Как устанавливается SE-F16

Три штатных способа: на стену, на пол у стены и стопкой до 4 блоков. Весь крепёж для всех трёх вариантов лежит в коробке. Единственная опция за отдельные деньги — колёса, если батарею нужно перекатывать по полу.

На стену. Две планки-крюка крепятся к стене девятью анкерами M6×100: разметка по картонному шаблону из комплекта, девять отверстий Ø8 мм на глубину 100–110 мм. Батарею вешают на планки четырьмя зацепами на задней стенке и притягивают четырьмя болтами M4×12 с боков. Стена — кирпич или бетон, ровная; шаблон ставится не ниже 300 мм от пола. Зазоры: до боковой стены 200 мм, между соседними батареями 100 мм, до потолка не меньше 400 мм. Батарея весит 109 кг: переносить вчетвером, поднимать на стену — впятером или погрузчиком.
На пол. Ножек, базы или подставки нет и не предлагается: батарея стоит на полу на собственном основании, но всё равно крепится к стене — одна планка на пяти анкерах M6×100, шаблон на уровне пола, два верхних болта M4×12. Свободностоящий вариант без стены руководством не описан. Опция для пола — четыре колеса на 16 болтах M5×12 (крепятся снизу корпуса, перед монтажом стопорятся); в стандартную коробку не входят.
Стопкой. До 4 блоков SE-F16 лёжа на задней стенке, клеммами наружу: на каждый блок ставятся четыре угловые скобы на винтах M3×10 (предустановлены на корпусе), соседние блоки стягиваются четырьмя болтами M4×12. Скобы и болты — в комплекте каждого блока, отдельный стыковочный набор не нужен.
Несколько батарей. До 32 штук параллельно (до 64 через CAN-Bridge) при любом способе монтажа. Ток одной батареи до 230 А, кабели сечением не меньше 50 мм²; силовые кабели «+» и «−» по 1 м и кабель связи с инвертором 1 м — в коробке, связь между батареями — RJ45 через порты IN / OUT.

Положение: вертикально клеммами вверх (стена, пол) или плашмя в стопке. Только внутри помещений (IP21), не в жилых комнатах, не в зонах затопления и вибрации. Заряд при 0…+55 °C, разряд при −20…+55 °C, хранение 0…+35 °C, влажность до 95 % без конденсата.
